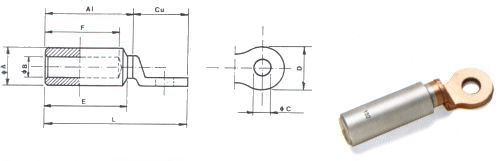

| CAPICORDA BIMETALLICI ALLUMINIO-RAME CON ATTACCO A OCCHIELLO PER CAVI IN ALLUMINIO |
 |
| CONDUTTORE | CONNETTORE | DIMENSIONI | mm | |||||
| SEZIONE mm² | TIPO | Ø A | Ø B | Ø C | D | E | F | L |
| 25 | CPX 25 | 13 | 6,5 | 13 | 22 | 47,5 | 43 | 87 |
| 35 | CPX 35 | 13 | 8 | 13 | 22 | 47,5 | 43 | 87 |
| 50 | CPX 50 | 20 | 9,5 | 13 | 22 | 47,5 | 43 | 87 |
| 70 | CPX 70 | 20 | 11 | 13 | 22 | 47,5 | 43 | 87 |
| 95 | CPX 95 | 20 | 12,8 | 13 | 26 | 47,5 | 43 | 89 |
| 120 | CPX 120 | 25 | 14 | 13 | 32 | 64,5 | 60 | 116 |
| 150 | CPX 150 | 25 | 15,8 | 13 | 32 | 64,5 | 60 | 116 |
| 185 | CPX 185 | 32 | 17,5 | 13 | 36 | 64,5 | 60 | 122 |
| 240 | CPX 240 | 32 | 19,8 | 13 | 36 | 64,5 | 60 | 122 |
| 300 | CPX 300 | 36 | 23,5 | 16,5 | 36 | 90 | 85 | 147,5 |
| 400 | CPX 400 | 36 | 26 | 16,5 | 36 | 90 | 85 | 147,5 |
| 500 | CPX 500* |
* Da fornire su richiesta
MATERIALI
- Occhiello in rame elettrolitico 99,9% - CU ETP UNI 5649
- Capocorda in alluminio con purezza non inferiore a 99,5%
- Capicorda bimetallici per impieghi su cavi in alluminio M.T. e B.T. ; costituiti da un occhiello in rame e un capocorda in alluminio saldati fra di loro mediante frizione sotto compressione.- I connettori vengono forniti opportunamente trattati internamente.
