| GIUNZIONI PREISOLATE PER CAVI B.T. IN ALLUMINIO E RAME |
 |

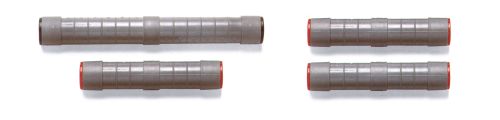

| I giunti preisolati vengono utilizzati per il collegamento di cavi isolati in alluminio o rame B.T. Si compongono di una parte interna in materiale conduttore che costituisce la giunzione elettrica e da una parte isolante esterna ad elevate caratteristiche dielettriche e meccaniche. |
| Le giunzioni preisolate realizzano una perfetta tenuta stagna; il rivestimento isolante esterno è inoltre insensibile alle variazioni climatiche, agli agenti atmosferici, all'invecchiamento e presenta caratteristiche meccaniche stabili. |
| I connettori preisolati vengono posti in opera mediante compressione esagonale; appositi rilievi delimitano gli spazi entro cui eseguire le compressioni. |
| Vengono normalmente forniti in confezioni di n.4 pezzi (3 fasi più neutro) e opportunamente trattati internamente. La tabella riporta in dettaglio la composizione delle singole confezioni. |
| I giunti GSTA 54.6 e GSTR 10 sono realizzati per resistere agli sforzi di piena trazione meccanica. |
 |
| CONDUTTORI | CONNETTORE | MATRICE DI COMPRESSIONE | ||||
| MATERIALI E SEZIONI mm² | TIPO | ØA min. | ØB min. | H | I | |
| COND.1 | COND.2 | mm. | mm. | mm. | mm. | |
| 35 AI | 35 AI | GSA 35 | 7,6 | 7,6 | 17,3 | 9 |
| 70 AI | 70 AI | GSA 70 | 10,5 | 10,5 | 17,3 | 9 |
| 70 AI | 35 AI | GSA 70-35 | 10,5 | 7,6 | 17,3 | 9 |
| 35 AI | 25 Cu | GSA 35-25 | 7,6 | 6,5 | 17,3 | 9 |
| 70 AI | 50 Cu | GSA 70-50 | 10,5 | 9 | 17,3 | 9 |
| 54,6 Aldr. | 25 Cu | GSA 54,6-25 | 9,9 | 6,5 | 17,3 | 9 |
| 54,6 Aldr. | 54,6 Aldr. | GSTA 54,6* | 9,9 | 9,9 | 17,3 | 9 |
| 10 Cu | 10 Cu | GSTR 10* | 4,3 | 4,3 | 17,3 | 9 |
| * Giunto a piena trazione meccanica

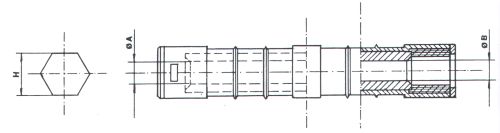

H - Distanza fra i lati opposti dell'esagono di compressione I - Larghezza impronta esagono di compressione |
|
|
| CONFEZIONI | ||
| TIPO | N. CONNETTORI PER CONFEZIONE | COMPOSIZIONE CONFEZIONE |
| KSG 35 | 4 | 3 GSA 35 + 1 GSTA 54,6 |
| KSG 70 | 4 | 3 GSA 70 + 1 GSTA 54,6 |
| KSG 70-35 | 4 | 3 GSA 70-35 + 1 GSTA 54,6 |
| KSG 35-25 | 4 | 3 GSA 35-25 + 1 GSA 54,6 - 25 |
| KSG 70-50 | 4 | 3 GSA 70-50 + 1 GSA 54,6 - 25 |
| KGS 10/2 | 2 | 2 GSTR 10 |
| KGS 10/4 | 4 | 4 GSTR 10 |
|
