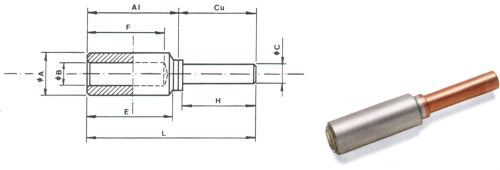

| CAPICORDA BIMETALLICI ALLUMINIO-RAME CON ATTACCO A CODOLO PER CAVI IN ALLUMINIO |
 |
| CONDUTTORE | CONNETTORE | DIMENSIONI | mm | |||||
| SEZIONE mm² | TIPO | Ø A | Ø B | Ø C | E | F | H | L |
| 25 | CDX 25 | 13 | 6,5 | 8 | 47,5 | 43 | 30 | 82 |
| 35 | CDX 35 | 13 | 8 | 8 | 47,5 | 43 | 30 | 82 |
| 50 | CDX 50 | 20 | 9,5 | 12 | 47,5 | 43 | 45 | 97 |
| 70 | CDX 70 | 20 | 11 | 12 | 47,5 | 43 | 45 | 97 |
| 95 | CDX 95 | 20 | 12,8 | 12 | 47,5 | 43 | 60 | 112 |
| 120 | CDX 120 | 25 | 14 | 14 | 64,5 | 60 | 60 | 130 |
| 150 | CDX 150 | 25 | 15,8 | 14 | 64,5 | 60 | 60 | 130 |
| 185 | CDX 185 | 32 | 17,5 | 14 | 64,5 | 60 | 60 | 130 |
| 240 | CDX 240 | 32 | 19,8 | 14 | 64,5 | 60 | 60 | 130 |
| 300 | CDX 300 | 36 | 23,5 | 18 | 90 | 85 | 60 | 158 |
| 400 | CDX 400 | 36 | 26 | 18 | 90 | 85 | 60 | 158 |
MATERIALI
- Codolo in rame elettrolitico 99,9% - CU ETP UNI 5649
- Capocorda in alluminio con purezza non inferiore a 99,5%
- Capicorda bimetallici per impieghi su cavi in alluminio M.T. e B.T. ; costituiti da un codolo in rame e un capocorda in alluminio saldati fra di loro mediante frizione sotto compressione.- I connettori vengono forniti opportunamente trattati internamente.
