| GIUNTI M.T. E B.T. A SEZIONI DIVERSE: CAVO PRINCIPALE IN ALLUMINIO E RIDUZIONE IN ALLUMINIO O RAME |
 |

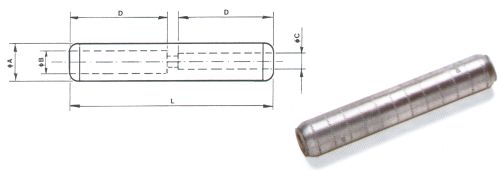

| CONDUTTORI | CONNETTORE | DIMENSIONI | mm | |||
| SEZIONE mm² | TIPO | Ø A | Ø B | Ø C | D | L |
| 50 - 25 | GNA 50 - 25 | 20 | 9,5 | 6,5 | 53 | 110 |
| 50 - 35 | GNA 50 - 35 | 20 | 9,5 | 8 | 53 | 110 |
| 70 - 35 | GNA 70 - 35 | 20 | 11 | 8 | 53 | 110 |
| 70 - 50 | GNA 70 - 50 | 20 | 11 | 9,5 | 53 | 110 |
| 95 - 50 | GNA 95 - 50 | 20 | 12,8 | 9,5 | 53 | 110 |
| 95 - 70 | GNA 95 - 70 | 20 | 12,8 | 11 | 53 | 110 |
| 120 - 70 | GNA 120 - 70 | 25 | 14 | 11 | 65 | 135 |
| 120 - 95 | GNA 120 - 95 | 25 | 14 | 12,8 | 65 | 135 |
| 150 - 95 | GNA 150 - 95 | 25 | 15,8 | 12,8 | 65 | 135 |
| 150 - 120 | GNA 150 - 120 | 25 | 15,8 | 14 | 65 | 135 |
| 185 - 120 | GNA 185 - 120 | 32 | 17,5 | 14 | 69 | 145 |
| 185 - 150 | GNA 185 - 150 | 32 | 17,5 | 15,8 | 69 | 145 |
| 240 - 150 | GNA 240 - 150 | 32 | 19,8 | 15,8 | 69 | 145 |
| 240 - 185 | GNA 240 - 185 | 32 | 19,8 | 17,5 | 69 | 145 |
| 300 - 240 | GNA 300 - 240 | 36 | 23,5 | 19,8 | 100 | 210 |
MATERIALI
- Alluminio con purezza non inferiore a 99,5%
- Giunti di riduzione per cavi M.T. e B.T. con cavo principale in alluminio e riduzione in alluminio o rame.
- I connettori vengono forniti opportunamente trattati internamente.
- Giunti speciali, per sezioni diverse o superiori sono forniti su richiesta.
