| GIUNTI A PIENA TRAZIONE PER CONDUTTORI IN RAME |
 |
|
|
| CONDUTTORI | CONNETTORE | ||
| SEZIONE mm² | N. FILI ELEM. | ø FORMAZIONE | TIPO |
| 16 | filo unico | 4,5 | GTR 16U |
| 25 | filo unico | 5,5 | GTR 25U |
| 10 | 7 | 4,05 | GTR 10 |
| 16 | 7 | 5,1 | GTR 16 |
| 25 | 7 | 6,42 | GTR 25 |
| 35 | 7 | 7,56 | GTR 35 |
| 40 | 7 | 8,1 | GTR 40 |
| 50 | 7 o 19 | 9 | GTR 50 |
| 63÷70 | 19 | 10,5÷10,7 | GTR 70 |
| 95 | 19 | 12,6 | GTR 95 |
| 120 | 19 | 14,2 | GTR 120 |
| 150 | 37 | 15,75 | GTR 150 |
| MATERIALI
Rame elettrolitico |
|

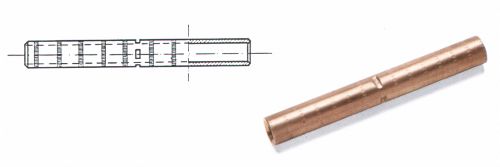

I giunti diritti a piena trazione trovano impiego nelle linee aeree con conduttori in rame
|
| Oltre che garantire una perfetta conducibilità elettrica, i giunti a piena trazione sono dimensionati per resistere agli sforzi meccanici dei conduttori nelle linee aeree. |
| Le zigrinature delimitano gli spazi entro cui eseguire le compressioni. |
