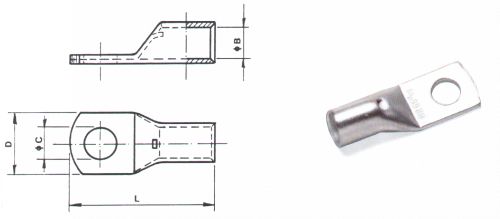

| CAPICORDA TUBOLARI CON ATTACCO A OCCHIELLO PER CONDUTTORI IN RAME |
 |
|
|
| CONDUTTORE | CONNETTORE | DIMENSIONI | mm. | ||||
| SEZIONE mm² | TIPO | ØB | ØC | Ø VITE | D | L | |
| RIGIDO | FLESSIBILE | ||||||
|
10
|
10
|
1 CP 10-4 |
4,8
|
4,3 | 4 | 10 | 26 |
| 1 CP 10-6 | 6,10 | 6 | 10 | 31 | |||
| 1 CP 10-8 | 8,10 | 8 | 13 | 31 | |||
| 1 CP 10-10 | 10,5 | 10 | 18 | 34 | |||
|
16
|
16
|
1 CP 16-5
|
5,8
|
5,3
|
5
|
11,5 | 31 |
| 1 CP 16-6 | 6,3 | 6 | 12 | 31 | |||
| 1 CP 16-8 | 8,5 | 8 | 16 | 37 | |||
| 1 CP 16-10 | 10,5 | 10 | 18 | 40 | |||
| 1 CP 16-12 | 13,1 | 12 | 18 | 40 | |||
|
25
|
20÷25
|
1 CP 25-6 |
7,1
|
6,4 | 6 | 14 | 36 |
| 1 CP 25-8 | 8,4 | 8 | 14 | 36 | |||
| 1 CP 25-10 | 10,5 | 10 | 18,5 | 38 | |||
| 1 CP 25-12 | 13,1 | 12 | 18,5 | 38 | |||
|
35
|
25÷35
|
1 CP 35-6 |
9
|
6,4 | 6 | 17 | 35 |
| 1 CP 35-8 | 8,4 | 8 | 17 | 41 | |||
| 1 CP 35-10 | 10,5 | 10 | 17 | 41 | |||
| 1 CP 35-12 | 13,1 | 12 | 20 | 48 | |||
|
50
|
35÷40
|
1 CP 50-6 |
10
|
6,4 | 6 | 19 | 42 |
| 1 CP 50-8 | 8,4 | 8 | 19 | 47 | |||
| 1 CP 50-10 | 10,5 | 10 | 19 | 47 | |||
| 1 CP 50-12 | 13,1 | 12 | 21 | 51 | |||
| 1 CP 50-14 | 14,5 | 14 | 21 | 51 | |||
|
70
|
50
|
1 CP 70-8 |
11,4
|
8,4 | 8 | 22 | 55 |
| 1 CP 70-10 | 10,3 | 10 | 22 | 55 | |||
| 1 CP 70-12 | 13,1 | 12 | 22 | 55 | |||
| 1 CP 70-14 | 14,5 | 14 | 26 | 55 | |||
| 1 CP 70-16 | 17 | 16 | 26 | 55 | |||
|
95
|
70
|
1 CP 95-8 |
13,7
|
8,4 | 8 | 25 | 56 |
| 1 CP 95-10 | 10,3 | 10 | 25 | 56 | |||
| 1 CP 95-12 | 13,1 | 12 | 25 | 66 | |||
| 1 CP 95-14 | 14,5 | 14 | 25 | 66 | |||
| 1 CP 95-16 | 17 | 16 | 25 | 66 | |||
|
120
|
95
|
1 CP 120-8 |
15,2
|
8,4 | 8 | 28 | 65 |
| 1 CP 120-10 | 10,3 | 10 | 28 | 65 | |||
| 1 CP 120-12 | 13,1 | 12 | 28 | 65 | |||
| 1 CP 120-14 | 14,5 | 14 | 28 | 65 | |||
| 1 CP 120-16 | 17 | 16 | 28 | 75 | |||
|
150
|
120
|
1 CP 150-10 |
16,6
|
10,3 | 10 | 31 | 78 |
| 1 CP 150-12 | 13,1 | 12 | 31 | 78 | |||
| 1 CP 150-14 | 14,5 | 14 | 31 | 78 | |||
| 1 CP 150-16 | 17 | 16 | 31 | 78 | |||
| 1 CP 150-20 | 21 | 20 | 31 | 78 | |||
|
185
|
150
|
1 CP 185-14 |
19,3
|
14,5 | 14 | 36 | 87 |
| 1 CP 185-16 | 17 | 16 | 36 | 87 | |||
| 1 CP 185-20 | 21 | 20 | 36 | 87 | |||
|
240
|
185
|
1 CP 240-14 |
21,2
|
14,5 | 14 | 39 | 91 |
| 1 CP 240-16 | 17 | 16 | 39 | 91 | |||
| 1 CP 240-20 | 21 | 20 | 39 | 91 | |||
|
300
|
240
|
1 CP 300-16 |
24
|
17 | 16 | 43 | 105 |
| 1 CP 300-20 | 21 | 20 | 43 | 105 | |||
| 1 CP 300-24 | 25 | 24 | 43 | 105 | |||
|
400
|
300
|
1 CP 400-16 |
27
|
17 | 16 | 46 | 111 |
| 1 CP 400-20 | 21 | 20 | 46 | 111 | |||
| 1 CP 400-24 | 25 | 24 | 46 | 111 | |||
|
500
|
400
|
1 CP 500-20 |
30
|
21 | 20 | 55 | 121 |
|
600 ÷ 630
|
500
|
1 CP 600-20 |
33,6
|
21 | 20 | 61 | 130 |
| MATERIALI
Rame elettrolitico 99,9% |
|
I capicorda vengono forniti stagnati elettricamente, dotati di smusso di invito e foro di ispezione per il corretto posizionamento del conduttore. Sezioni 10÷ 630 mm²
|
