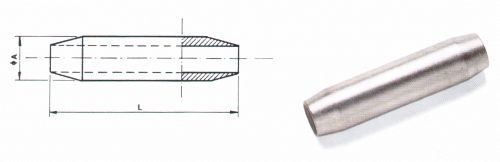

| GIUNTI DIRITTI PER CAVI IN RAME MEDIA TENSIONE |
 |
|
|
| CONDUTTORE | CONNETTORE | DIMENSIONI | mm. | ||
| SEZIONE mm² | TIPO | ØA | L | ||
| NORMALE O SETTORIALE | ROTONDO COMPATTO | PASSANTE | CIECO | ||
| 25 | 35 | 2 GNR 25 | 2 GDR 25 | 10 | 60 |
| 35 | - | 2 GNR 35 | 2 GDR 35 | 13 | 60 |
| - | 50 | 2 GNR 50 C | 2 GDR 50 C | 13 | 60 |
| 50 | - | 2 GNR 50 | 2 GDR 50 | 13 | 60 |
| 70 | - | 2 GNR 70 | 2 GDR 70 | 18 | 70 |
| 80 | 95 | 2 GNR 80 | 2 GDR 80 | 20 | 80 |
| 95 | - | 2 GNR 95 | 2 GDR 95 | 20 | 80 |
| 120 ÷ 125 | 150 | 2 GNR 120 | 2 GDR 120 | 23 | 80 |
| 150 | 160 | 2 GNR 150 | 2 GDR 150 | 23 | 80 |
| 200 | 240 | 2 GNR 200 | 2 GDR 200 | 30 | 100 |
| 240 | 300 ÷ 315 | 2 GNR 240 | 2 GDR 240 | 30 | 100 |
| 300 ÷ 315 | - | 2 GNR 300 | 2 GDR 300 | 32 | 104 |
| 400 | - | 2 GNR 400 | 2 GDR 400 | 35 | 116 |
| MATERIALI
Rame elettrolitico 99,9% - CU ETP UNI 5649 |
|
Giunti diritti per cavi in rame media tensione; la loro forma li rende particolarmente indicati nelle giunzioni di linee sotterranee con conduttori in rame.
|
