| CONNETTORI A "C" PER DERIVAZIONI O GIUNZIONI PARALLELE |
 |
|
|
| CONDUTTORI | CONNETTORE | ||

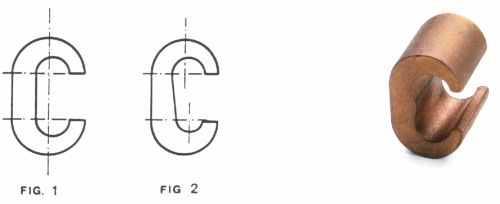

| SEZIONE mm² | TIPO | FIGURA | |
| PASSANTE | DERIVATO | ||
| 10 | 1,5*÷10 | CR 10-10 | 1 |
| 16 | 2,5*÷16 | CR 16-16 | 1 |
| 16÷25 | 2,5*÷10 | CR 25-10 | 2 |
| 25 | 16÷25 | CR 25-25 | 1 |
| 35÷40 | 6*÷16 | CR 35-16 | 2 |
| 35÷40 | 25÷40 | CR 35-35 | 1 |
| 50 | 6÷25 | CR 50-25 | 2 |
| 50 | 35÷50 | CR 50-50 | 1 |
| 50÷70 | 6*÷35 | CR 70-35 | 2 |
| 50÷70 | 40÷70 | CR 70-70 | 1 |
| 95÷100 | 6*÷35 | CR 95-35 | 2 |
| 95÷100 | 40÷70 | CR 95-70 | 2 |
| 95÷100 | 70÷100 | CR 95-95 | 1 |
| 120÷125 | 25÷120 | CR 120-120 | 1 |
| * Raddoppiare il conduttore |
| MATERIALI
Rame elettrolitico 99,9% |
|
Trovano il loro principale impiego in linee con conduttori in rame, tanto nelle giunzioni parallele quanto nelle derivazioni.
|
| I connettori a "C" oltre che garantire una elevata conducibilità elettrica nella giunzione, presentano anche considerevoli qualità di natura meccanica. |
